SCOB立體光源介紹

SCOB立體光源概述

      SCOB立體光源是英文Stereoscopic Chip on Board的縮寫，指將發光晶片通過特殊材料直接鍵合到鍍銀合金光源支架上的特殊工藝。SCOB立體光源是以COB面光源為基礎的新一代光源封裝技術，在發光角度、散熱、安全、工藝簡化、降低不良率等方面都更加出色。

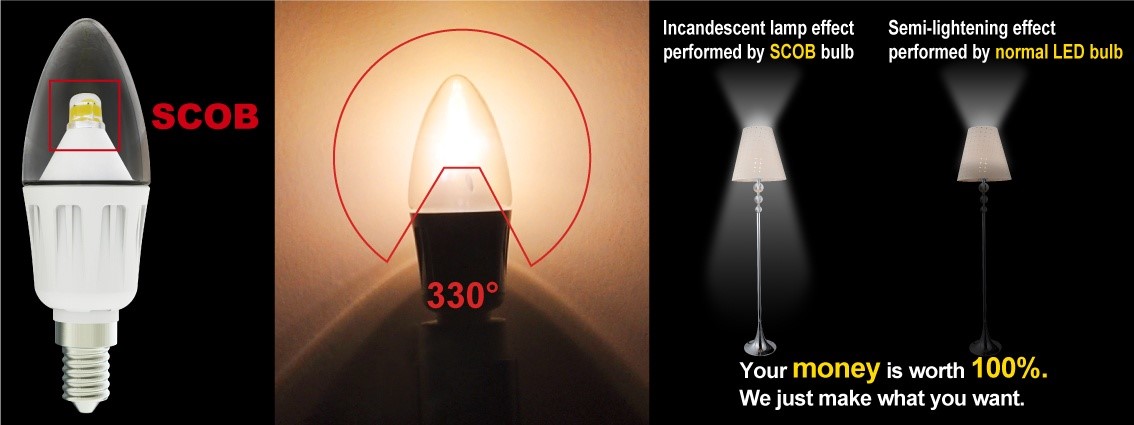

     SCOB將發光晶片通過高純度金線相連，然后膠合于支架上。該工藝屬于裸晶片貼裝技術之一，減少中間件的使用，極大的簡化工藝并優化散熱效率。打破了傳統COB光源發光角度小于170°的限制，達到了330°，是LED成品光源的一大突破。

      該項技術是由東莞市萊碩光電科技有限公司全球首創，申請了中國、美國、德國、英國、日本等國家的發明專利。

SCOB立體光源封裝工藝

1．測試支架 
        用直流電源測試支架正極和負極，檢查支架是否有短路現象，主要目的是檢查支架生產和電鍍過程中正極負極出現導通，生產是出現漏電或短路不良。（支架為LEISO專利特殊合金材料，散熱性能極佳）

        2．固晶  

 將發光晶片通過高導熱材料固定在支架上，固晶過程晶片要平穩與支架接觸，以便晶片工作時熱量均勻?qū)С?，?dǎo)熱材料布滿晶片底部，增加晶片和支架導熱效率，防止高溫是晶片與支架脫離；

        3．焊線 

        使用1.2mil 99.99%純度金線將晶片電極采用不同串并結構與支架連接，焊線注意焊接溫度、超聲波功率和時間配合，確保焊接金球與晶片支架接觸良好，焊接后避免碰撞和振動，防止金線斷裂或塌線，造成不良；

        4．點粉 

         采用藍光晶片和熒光粉產生白光技術形成白光，使用高顯色效果的綠色熒光粉和紅色熒光粉與高導熱硅膠混合，均勻涂覆在藍光晶片表面，產生最高Ra98顯色指數白光；

        5．封膠  

         采用高折射率硅膠和擴散粉混合材料，在點好熒光粉的支架上，形成一層保護層，避免金線斷裂，并起到透鏡和外形作用；

        6．測試  

         要進行兩次測試，第一次篩選電性不良，主要是死燈和漏電；第二次篩選光學不良，主要是光通量、色溫、顯指和色坐標；

SCOB光源優勢

       1.全角度發光，無刺眼炫光。

        顆粒LED光源功率越大光線越刺眼，不適合家庭使用；SCOB光源采用全角度生產工藝，發光更貼近傳統燈發光，解決了LED發光的眩光問題，使用范圍更廣，更安全。

       2. 高導熱，低光衰，長壽命。

       早期LED封裝技術散熱設計不良，LED二次焊接后即使用大量散熱器也無法快速導出熱量，導致成品led燈具光衰極快。SCOB光源采用集成封裝工藝生產，直接將芯片貼裝在導熱性能極佳的合金架上，合金支架直接和散熱器件連接，減少中間層，散熱效率比燈珠式led光源提高幾十倍，大幅度降低了LED光源的光衰，有效保證了LED燈具的使用壽命。

       3. 性能穩定，組裝簡易，應用方便。

       顆粒式led燈珠組合成一盞燈具需要二次焊接再組裝整燈，成本高，故障多，無形中大幅增加了企業的生產成本；SCOB光源整體封裝成型，實現了LED照明燈具光源的模塊化生產，用戶無需二次加工即可使用，使用簡單，可直接應用于整燈生產，同時避免回流焊或波峰焊接造成LED高溫?fù)p傷。
